装配平板

装配平板

产品分类:铸铁平台/平板系列
产品简介: 装配平板的详细介绍: 装配平板用途:应用于各种机械设备的装配、测量、铆焊及调试,表面带有T形槽,可以固定机械设备,要求规格较大的装配平台,可以拼装使用。 装配平台材质:铸铁HT200-300,工作面硬度为HB170-......
订购热线: 0317-8034720
          13333277744

产品详情

装配平板的详细介绍:

装配平板用途:应用于各种机械设备的装配、测量、铆焊及调试,表面带有T形槽,可以固定机械设备,要求规格较大的装配平台,可以拼装使用。
装配平台材质:铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好。

装配平台规格:1000×1000mm—4000×8000mm,本产品均是按客户图纸制作加工或双方商定生产加工,可按用户要求的尺寸和重量生产。
装配平台精度:按国家计量检定规程JJG117-2005《平板检定规程》,分别为0、1、2、3四个等级。
装配平台执行标准:JB/T7974-1999。

铸铁装配平台规格:(特殊规格可以按用户要求设计生产)
①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

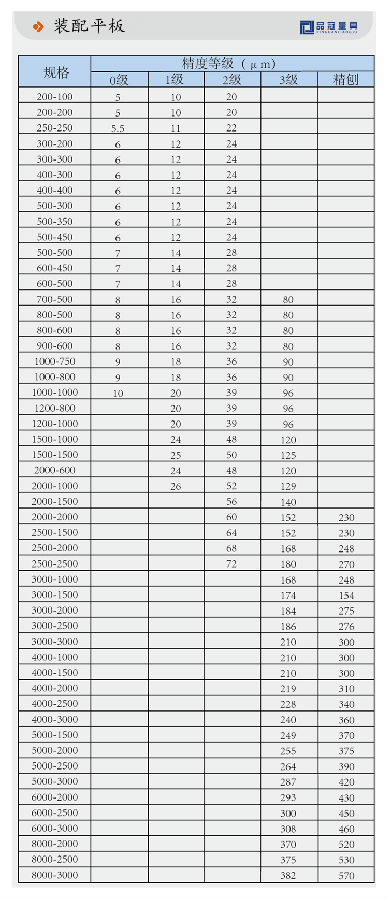

规格(长×宽)mm平板、平台精度等级
1级2级3级
平面度公差(um)
200×200102050
300×200122460
300×300122460
300×400122460
400×400122460
400×600142870
500×500142870
500×600142870
500×800163280
600×800163280
600×900163280
1000×750183690
1000×1000203996
1000×12002040100
1000×15002448120
1000×20002652130
1500×20002856140
1500×25003264152
1500×3000
70174
2000×3000
74184
2000×4000

219
2500×3000

186
2000×4500

237
2000×5000

255
2000×6000

292
3000×6000

308
