定位平尺-D16/D28

定位平尺-D16/D28

产品分类:三维柔性焊接平台/工装夹具系列
产品简介: D16/D28 定位平尺 是为了保证工件在加工过程中达到一定尺寸精度要求,而将工件准确定位的元件。定位平尺有两个工作面,其作用有: a ) 夹具台面和所有附件上任意调整和准确定位,调节量为25mm的整数倍; b ) 可......
订购热线: 0317-8034720
          13333277744

产品详情

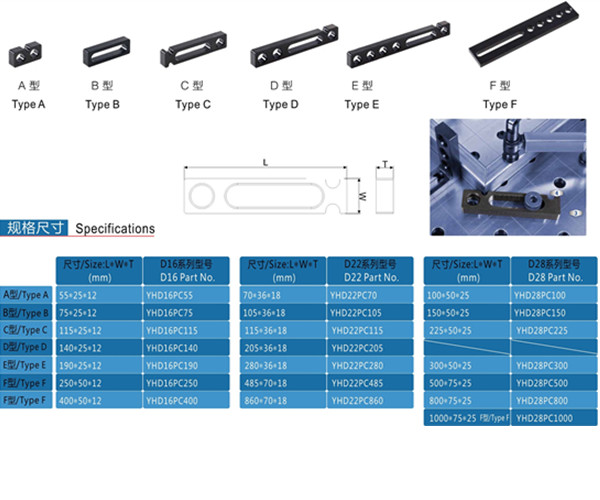

D16/D28 定位平尺是为了保证工件在加工过程中达到一定尺寸精度要求,而将工件准确定位的元件。定位平尺有两个工作面,其作用有:

a ) 夹具台面和所有附件上任意调整和准确定位,调节量为25mm的整数倍;

b ) 可以用于45°、90°、135°、180°的定位和夹紧;

c ) 可以用于安装带肘节固定盘的快速夹具。

D28系列:模块上每间隔50mm均有标准Φ28孔或长腰型孔,可以实现工件快速定位和夹紧。

D16系列:模块上每间隔25mm均有标准Φ16孔或长腰型孔,可以实现工件快速定位和夹紧。
