D28/D16 三维柔性轨道式焊接平台

D28/D16 三维柔性轨道式焊接平台

产品分类:三维柔性焊接平台/工装夹具系列
产品简介: D28/D16 三维柔性轨道式平台用于较大或特大型的钢结构焊接装夹,列如:高压线塔、舞台钢结构件、吊车钢结构力臂、挖掘机斗杆及动臂、户外钢结构架等场合。 D28/D16 三维柔性轨道式平台轨道的长度取决于焊接件的长......
订购热线: 0317-8034720
          13333277744

产品详情

D28/D16 三维柔性轨道式平台用于较大或特大型的钢结构焊接装夹,列如:高压线塔、舞台钢结构件、吊车钢结构力臂、挖掘机斗杆及动臂、户外钢结构架等场合。

D28/D16 三维柔性轨道式平台轨道的长度取决于焊接件的长度(轨道长度=焊接件长度+1000mm)。

D28/D16 三维柔性轨道式平台的位置调整有起吊式及滑轨式两种,可根据客户实际要求制造。

D28/D16 三维柔性组合焊接工装夹具与轨道的锁紧采用快速锁紧销,轨道与地面的锁紧需要现场施工。

D28/D16 三维柔性轨道式平台共有五个工作面,侧面用于扩展或辅助定位。

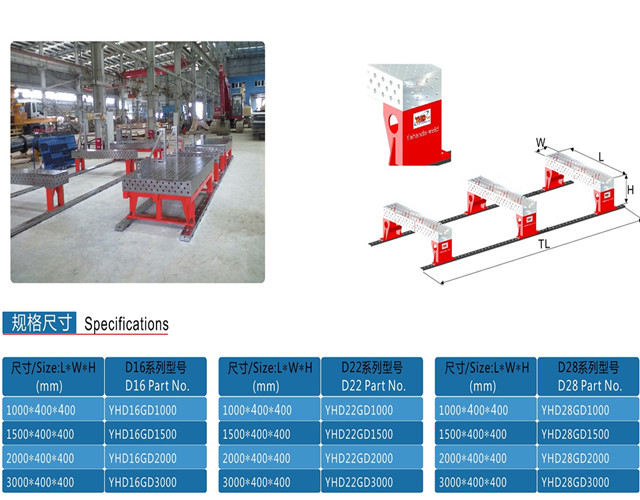

D28/D16 三维柔性轨道式平台按系列分为D16/D22/D28三个系列:

D16系列的孔为Φ16,孔间距为50mm±0.05阵列组成,表面分布着50x50mm的网格线;

D22系列的孔为Φ22,孔间距为75mm±0.05阵列组成,表面分布着75x75mm的网格线;

D28系列的孔为Φ28,孔间距为100mm±0.05阵列组成,表面分布着100x100mm的网格线。
